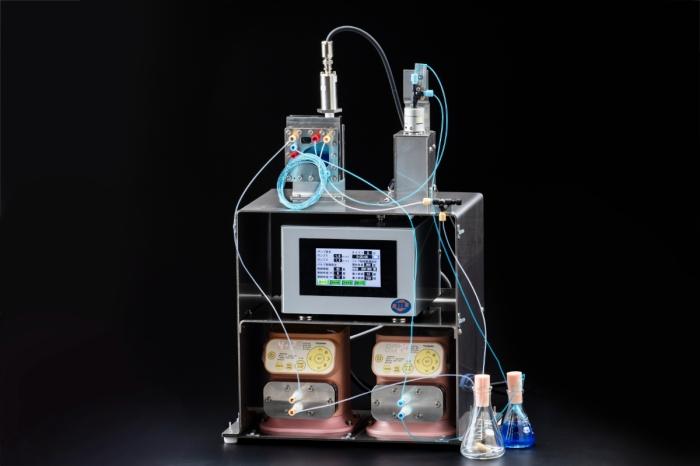

自動化ミキサーセトラー全体写真
自動化ミキサーセトラー全体写真
接続概略図
接続概略図

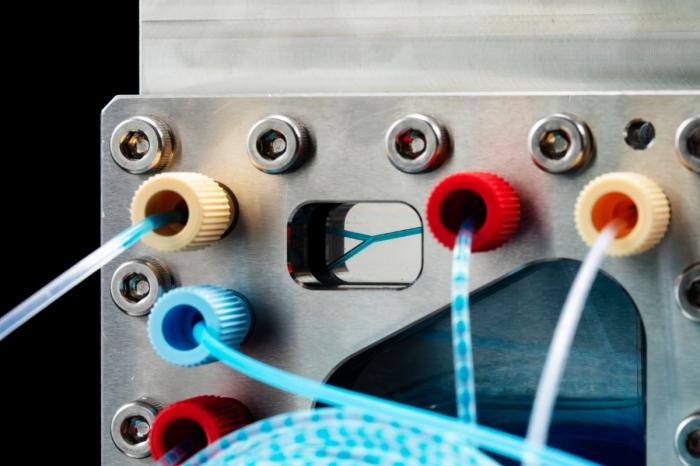

拡大写真
拡大写真
2024.06.25更新
ミキサー・セトラーミキサー・セトラー
抽出・分離

自動化ミキサーセトラー

連続フローでの抽出・分離を自動化したシステム。2液の界面レベルを液面センサーで測定し、制御装置へフィードバック。それにより自動でバルブ制御を行い界面を安定させることができる。分離時間が大幅短縮。24時間連続運転実績あり。

構成・自動化仕様ミキサーセトラー
・液面センサー
・制御装置(制御ボックス、架台)
外寸法・自動化仕様ミキサーセトラー  縦80㎜、横95㎜、厚さ49㎜
・液面センサー  電極全長 67㎜
・制御装置  制御ボックス縦200㎜、横200㎜、高さ130㎜
       架台縦385㎜、220㎜、393㎜
方式Y字マイクロミキサーによるスラグ流抽出
ミキサー部Y字ミキサー (流路 深さ0.8㎜×幅0.8㎜)
セトラー部容積約30ml
適合チューブPTFEチューブ:外径(内径)Φ1/16インチ(Φ1㎜)、Φ3㎜(Φ2㎜)
接液部材質ステンレスSUS316L、ガラス
継手1/4-28UNF
