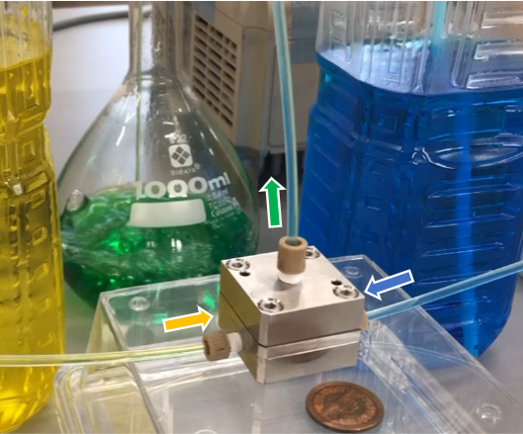

集積型マイクロリアクター写真
集積型マイクロリアクター写真
集積型マイクロリアクター全体写真
集積型マイクロリアクター全体写真
接続図
接続図

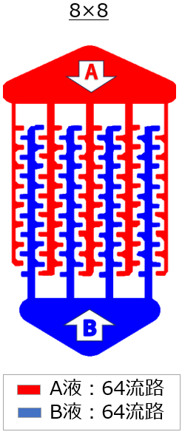

集積型8×8_流路モデル
集積型8×8_流路モデル

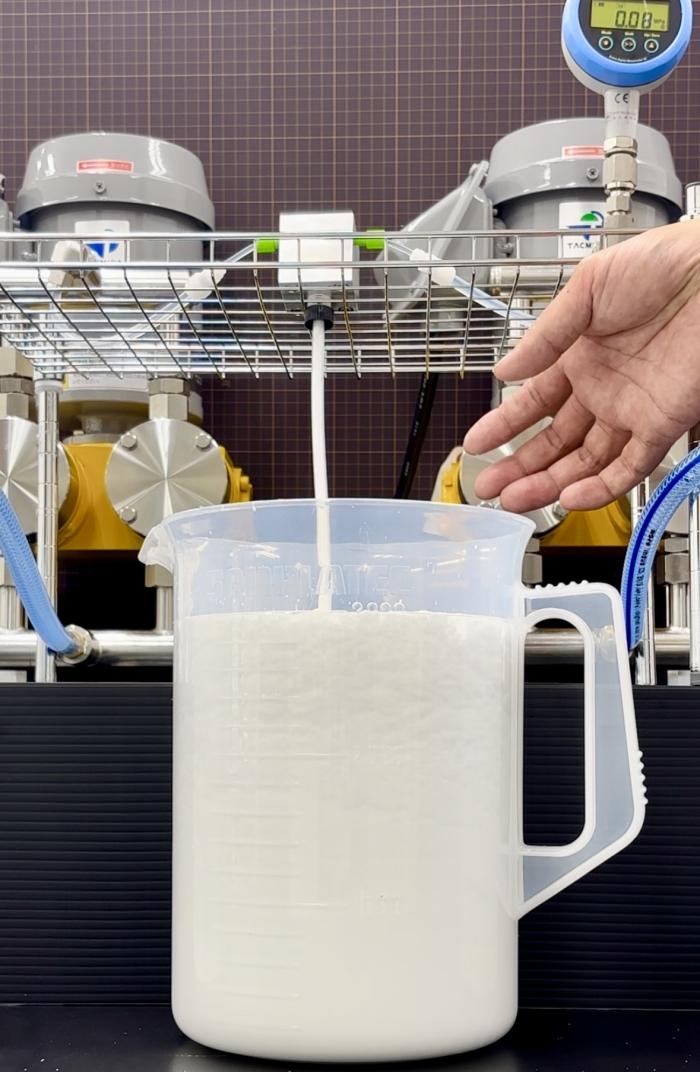

晶析実験の様子
晶析実験の様子
2024.06.27更新
集積型マイクロリアクター集積型マイクロリアクター
混合反応再結晶合成

集積型マイクロリアクター8×8

 微細流路を通り、各種反応や混合を行う装置。内部ナンバリングアップにより流量増大が可能。閉塞回避構造で晶析等の連続フロー化にも。また液-液を始め、気-液、気-気混合にも応用。最大総流量~3000ml/min。

型式MRIC-(6)(H)-8×8
※材質により()内は変わります。
6…SUS316
H…ハステロイ
外寸法縦39㎜、横39㎜、厚さ40㎜
微細流路A液:64流路、B液:64流路、微細流路幅0.2㎜
目安総流量(水の場合)80~3000ml/min
適合チューブPTFEチューブ外径(内径):Φ1/16インチ(Φ1㎜)、Φ3mm(Φ2mm)、Φ4mm(Φ3mm)、Φ6㎜(Φ4mm)
接液部材質ステンレスSUS316 or ハステロイ
接続継手1/4-28UNF、5/16-UNF, 1/2-UNF
